化学发光成像（Chemiluminescence Imaging）是 Western Blot、Dot Blot 等蛋白检测中最常用的定量手段，而成像系统本身的感光灵敏度、制冷深度、光路设计直接决定了弱信号条带的检出能力。天能（Tanon）Chemi Dog 系列全自动化学发光成像系统，以科研级深度制冷 CCD 相机、F0.8 超大光圈电动镜头和全自动化进样控制为核心，把成像灵敏度与操作便捷性统一在同一台设备上。

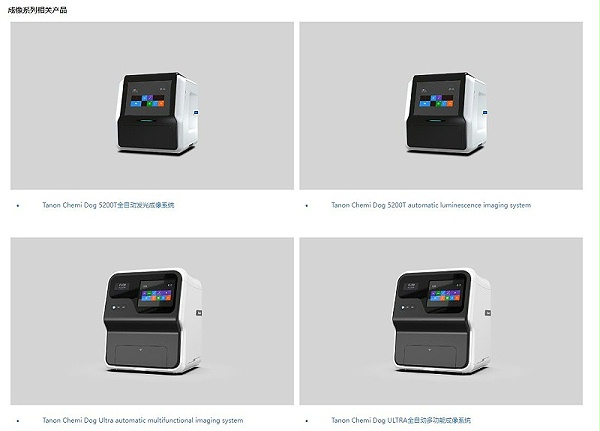

Chemi Dog 系列是天能面向化学发光检测推出的全自动成像平台，采用耐腐蚀高强度金属构架机箱，正面搭载内嵌式触摸屏操作系统，通过触屏即可完成进样、对焦、曝光与拍摄的全流程控制。系列当前主要包含 Chemi Dog 5200T 与 Chemi Dog Ultra 两个型号，均定位于 "全自动 + 高灵敏" 的蛋白 / 核酸印迹成像场景。

核心成像系统参数

成像质量的决定性因素在相机与镜头，这也是 Chemi Dog 系列最核心的技术参数。

几个关键参数说明：

• 感光效率 75% @600nm：CCD 芯片在 600nm 波长处把光子转化为电子的效率达 75%，直接影响弱化学发光信号的有效采集。
• 制冷 -65℃、暗电流 0.00015 e⁻/p/s：深度制冷显著压低暗电流本底，长曝光下背景噪点更低，图像更干净。
• 16 Bit（0–65535）线性范围：宽灰阶动态范围，可同时兼顾强信号条带与弱信号条带，避免高亮过曝、弱带丢失。
• 阿克级灵敏度：可稳定检出低于阿克（attogram，10⁻¹⁸ g）级别的蛋白样品，满足痕量蛋白定量需求。

三、CCD镜头与光路参数

F0.8 超大光圈镜头是化学发光成像的关键设计 —— 化学发光信号通常极弱，大光圈可在相同曝光时间内采集更多光子，是提升灵敏度的硬件基础。

光源系统参数

Chemi Dog 系列针对不同样品类型配置了透射与反射双通道 LED 光源。

透射光源（激发样品本体）：

• 组合式三波长 LED 透射光源 / 300–320nm 紫外光源 / 475–480nm 蓝光光源 / 全波段白光 LED
• 透射光源光强 5 挡可调

反射光源（激发荧光标记）：

• 无影设计 LED 反射白光
• 无影 LED 三色荧光：R=620–625nm、G=520–525nm、B=475–480nm
• 反射荧光激发光源光强 5 挡可调

滤光系统：

• 一体背照式全自动 9 位滤光片轮
• 标配窄带 BP 滤光片：535nm / 605nm / 699nm，透光率 ≥85%

自动化与智能控制参数

全自动化体现在 "放样 → 自动识别托盘 → 自动匹配光源与通道 → 自动对焦 → 自动拍摄" 的完整闭环，减少人工干预带来的误操作与批次差异。

六、软件系统与数据管理参数

• 操作软件预装中 / 英双语体系，触屏直接操作
• 可自动完成光源选择及拍摄，支持伪彩色合成与三组信号图像展示
• 支持彩色 Marker 成像，真实还原预染 Marker 色彩
• 系统支持三级管理与审计追踪功能，可设置多个加密用户
• 每个加密用户拥有独立私有图库，自动保存个人拍摄记录，防止多人误修改
• 数据接口：USB 输出、Wi-Fi 与有线网口，支持远程数据共享

七、物理规格与主要应用

物理规格：

• 外围尺寸约 60cm × 50cm × 70cm（Ultra），结构紧凑，节省实验空间
• 机箱采用 PC/ABS 材质模具包裹，防静电抗干扰

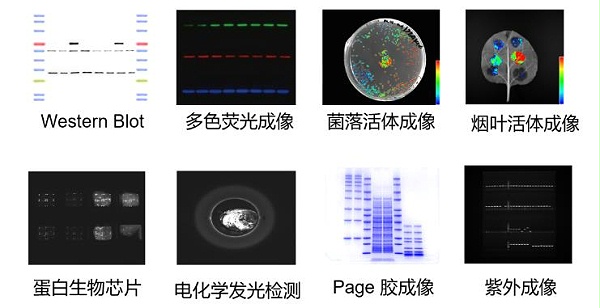

主要应用方向：

• Western Blot 化学发光检测
• Northern Blot / Southern Blot / Dot Blot
• SDS-PAGE 凝胶成像、蛋白考染胶成像、银染胶成像
• 菌落成像
• 电化学发光检测实验
• 多色荧光成像（紫外、蓝光、白光、三色荧光通道）

    化学发光成像的核心竞争力，始终落在 "感光灵敏度、制冷深度、光路进光量" 三个硬件参数上。

      天能 Chemi Dog 系列以 75%@600nm 的量子效率、-65℃ 深度制冷、F0.8 超大光圈镜头和 16 Bit 宽动态范围，为痕量蛋白检测提供了扎实的参数基础；配合全自动进样与智能托盘识别，把 "拍得出" 与 "拍得方便" 统一在了一台设备上。
